Περιγραφή

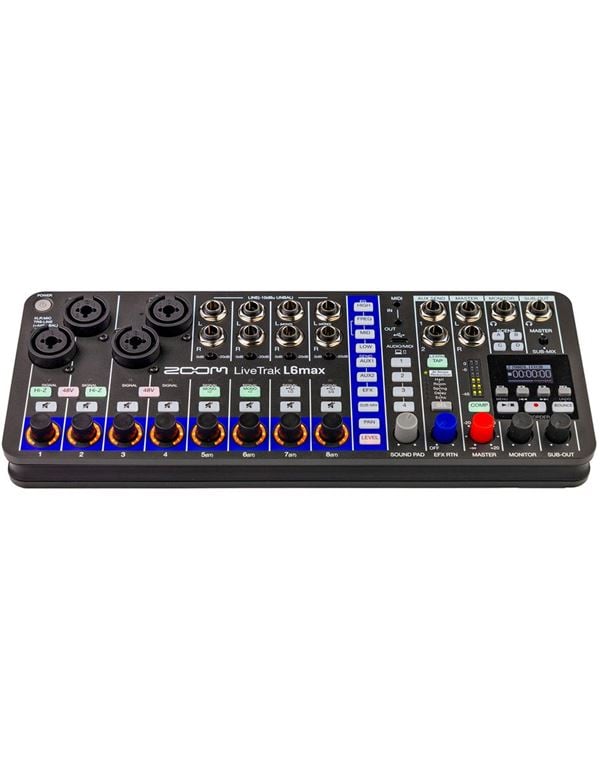

Το LiveTrak L6max είναι γεμάτο με όλες τις λειτουργίες που θα περίμενες από μια κονσόλα πλήρους μεγέθους, συν έναν πολυκάναλο καταγραφέα.
Είναι compact, λειτουργεί με μπαταρίες και είναι έτοιμο να γίνει το κεντρικό κομμάτι της live εμφάνισής σου, της πρόβας σου ή του podcast σου.
Χαρακτηριστικά
Αριθμός καναλιών εισόδου και εξόδου
Είσοδοι
- MIC/LINE (mono): 4
- LINE (stereo): 4
Έξοδοι
- AUX SEND (mono): 2
- MASTER (stereo): 1
- MONITOR (stereo): 1
- SUB-OUT (stereo): 1
Είσοδοι
MIC/LINE
- Υποδοχές: 4 υποδοχές combo XLR/TRS (XLR: 2 HOT, TRS: TIP HOT)
- Απολαβή εισόδου: Δεν απαιτείται ρύθμιση (χρησιμοποιούνται διπλά κυκλώματα μετατροπής A/D)
- Αντίσταση εισόδου:
- XLR: 3,8 kΩ ή περισσότερο
- TRS: 18 kΩ ή περισσότερο (όταν το Hi-Z είναι απενεργοποιημένο) / 1 MΩ ή περισσότερο (όταν το Hi-Z είναι ενεργοποιημένο)
Μέγιστο επίπεδο εισόδου:
- XLR: +4 dBu
- TRS: +24 dBuPhantom power : +48 V
- Σύνολο καναλιών: 20 mA ή λιγότερο
LINE
- Υποδοχές: 8 υποδοχές TS phone
- Αντίσταση εισόδου: 30 kΩ ή περισσότερο
- Μέγιστο επίπεδο εισόδου:
- +4 dBu (όταν το PAD είναι 0 dB)
- +24 dBu (όταν το PAD είναι -20 dB)
Έξοδοι
AUX SEND
- Υποδοχές: 2 υποδοχές TRS phone (ισορροπημένη αντίσταση)
- Μέγιστο επίπεδο εξόδου: +9,5 dBu
- Αντίσταση εξόδου: 147 Ω
MASTER
- Υποδοχές: 2 υποδοχές TRS phone (ισορροπημένες)
- Μέγιστο επίπεδο εξόδου: +15 dBu
- Αντίσταση εξόδου: 147 Ω
MONITOR / SUB-OUT
- Υποδοχή: Υποδοχή TRS phone
- Μέγιστο επίπεδο εξόδου: 50 mW + 50 mW (φορτίο 63 Ω)
- Αντίσταση εξόδου: 14,7 Ω
Buses
- MASTER: 1
- SUB-MIX: 1
- AUX SEND: 2
- SEND EFX: 1
Channel strip
Ισοστάθμιση (EQ):
- ΥΨΗΛΕΣ: 10 kHz, ±15 dB, shelving
- ΜΕΣΑΙΕΣ: 100 Hz – 8 kHz, ±15 dB, peaking
- ΧΑΜΗΛΕΣ: 100 Hz, ±15 dB, shelving
Ενδείξεις στάθμης:
6 τμήματα
Εφέ αποστολής (Send effects):
6 τύποι
Καταγραφέας
- Μέγιστος αριθμός ταυτόχρονης ηχογράφησης καναλιών: 14
- Μέγιστος αριθμός ταυτόχρονης αναπαραγωγής καναλιών: 14
- Μορφές ηχογράφησης: 48 kHz, 32-bit float, WAV mono/stereo
Μέσα ηχογράφησης:
- Κάρτες μνήμης microSDHC (Class 10 ή ανώτερη)
- Κάρτες μνήμης microSDXC (Class 10 ή ανώτερη)
Οθόνη
128 x 64 OLED
Κάρτα ήχου
- Αριθμός εισόδων και εξόδων:
- Είσοδος: 14 κανάλια
- Έξοδος: 4 κανάλια
- Συχνότητα δειγματοληψίας: 48 kHz
- Βάθος bit: 32-bit float / 24-bit
Διασύνδεση: USB 2.0
- Αναγνώστης κάρτας
- Κατηγορία: Mass storage class USB 2.0 High Speed
- Συχνότητα δειγματοληψίας: 48 kHz
- Απόκριση συχνότητας: 20 Hz – 20 kHz, ±1.0 dB / +0.5 dB
- Ισοδύναμος θόρυβος εισόδου: -120 dBu ή λιγότερο (IHF-A) στα 150Ω είσοδο
Τροφοδοσία
- 4 μπαταρίες AA: Αλκαλικές, λιθίου ή επαναφορτιζόμενες NiMH
- Μετασχηματιστής ρεύματος: ZOOM AD-17: DC 5V/1A
- Υποστηρίζεται τροφοδοσία μέσω USB.
- Εκτιμώμενος χρόνος συνεχούς ηχογράφησης με μπαταρίες
- Αλκαλικές μπαταρίες: Περίπου 1,5 ώρα
- Μπαταρίες NiMH (1900 mAh): Περίπου 2,5 ώρες
- Μπαταρίες λιθίου: Περίπου 5 ώρες
- 14-κάναλη ηχογράφηση, φανταστική τροφοδοσία απενεργοποιημένη, χρήση ακουστικών (φορτίο 63Ω), χωρίς συνδέσεις εξόδου MASTER
Αυτές οι τιμές είναι κατά προσέγγιση.
Οι χρόνοι συνεχούς λειτουργίας με μπαταρία καθορίστηκαν με εσωτερικές μεθόδους δοκιμής.
Θα διαφέρουν σημαντικά ανάλογα με τις συνθήκες χρήσης.
Κατανάλωση ισχύος
5 W μέγιστο
Διαστάσεις
284 mm (Π) x 114 mm (Β) x 46,5 mm (Υ)
Βάρος
- (μόνο η κεντρική μονάδα): 673 g
- (με τις μπαταρίες): 767 g
Σημείωση
0 dBu = 0,775 Vrms
