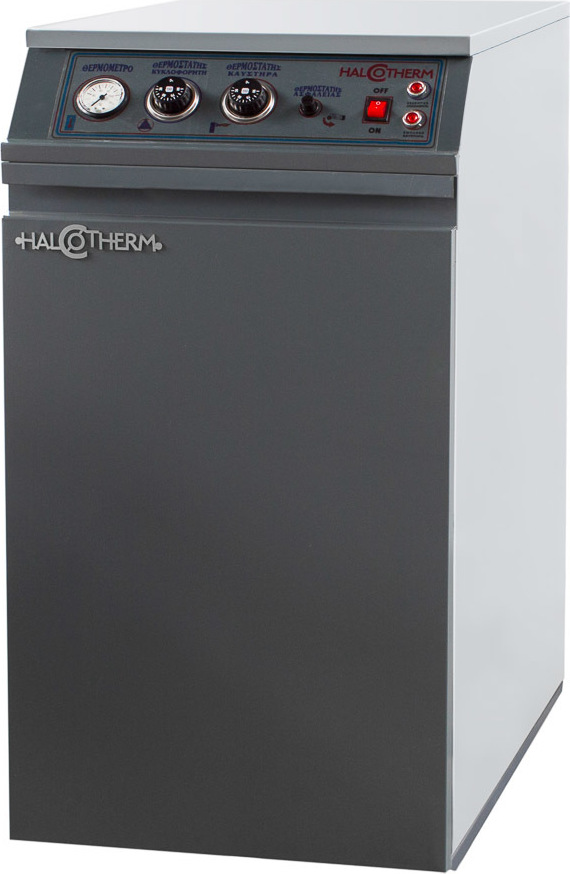

Η Halcotherm ανταποκρινόμενη στις απαιτήσεις της αγοράς για ανεξάρτητη θέρμανση των μονοκατοικιών, γραφείων, καταστημάτων, διαμερισμάτων και των εξοχικών κατοικιών, κατασκεύασε την Ατομική Μονάδα Πετρελαίου M5DZNX (5 διαδρομών καυσαερίων) με παραγωγή ζεστού νερού χρήσης.
Η μονάδα M5DΖΝΧ έχει σχεδιαστεί και μελετηθεί σύμφωνα με τα πρότυπα του ΕΛΟΤ, με αριθμό εγκρίσεως ΕΛΟΤ 52. Κατασκευάζεται από χάλυβα άριστης ποιότητας ST37-2, σύμφωνα με τις αυστηρές γερμανικές προδιαγραφές DIN 4702. Αποτελείται από οριζόντιους φλογαυλούς τύπου MANNESMANN άνευ ραφής ST35, ειδικό αυτοματισμό και χάλκινο εναλλάκτη θερμότητας κατάλληλα προσαρμοσμένο στο σώμα της μονάδας, για την παραγωγή ζεστού νερού χρήσης.
Πλεονεκτήματα:
- Βαθμός απόδοσης έως 95%.
- Οικονομία πετρελαίου έως 40%.
- Ατέλειωτο ζεστό νερό χειμώνα καλοκαίρι με μία κίνηση.
- Άμεση απόδοση θέρμανσης.
- 100% ασφάλεια λειτουργίας.
- Απλή τοποθέτηση.
- Εύκολη συντήρηση.
- Μεγάλη διάρκεια ζωής.
- Κομψός σχεδιασμός.
- Φιλικό προς το περιβάλλον.
Η Ατομική Μονάδα Πετρελαίου M5DΖΝΧ αποτελείται από:
- Πλήρη πίνακα οργάνων ελέγχου καύσης.
- Ειδικό Αυτοματισμό.
- Ευρωπαϊκό καυστήρα.
- Κυκλοφορητή 3 ταχυτήτων.
- Δοχείο διαστολής.
- Αυτόματο εξαεριστικό.
- Βαλβίδα ασφάλειας 3 bar.
- Διακόπτη ροής.
- Χαλκοσωλήνα Φ 5/8” ψύξης.
- Θερμική Μόνωση.
- Εξωτερικά μεταλλικά καλύμματα, βαμμένα (στους 200°C ) με ηλεκτροστατική, αντιδιαβρωτική βαφή.
Ο πίνακας οργάνων περιλαμβάνει:
- Γενικό διακόπτη λειτουργίας.
- Θερμόμετρο.
- Θερμοστάτη καυστήρα.
- Θερμοστάτη κυκλοφορητή.
- Ενδεικτικό κυκλοφορητή.
- Ενδεικτικό εμπλοκής καυστήρα.
| ΤΥΠΟΣ | M5DZNX 25 | M5DZNX 35 | M5DZNX 50 |
| ΙΣΧΥΣ (Kcal/h) | 25.000 | 35.000 | 50.000 |
| ΠΛΑΤΟΣ (cm) | 50 | 50 | 50 |
| ΥΨΟΣ (cm) | 97 | 97 | 97 |
| ΜΗΚΟΣ (cm) | 90 | 100 | 110 |
| ΣΩΛΗΝΑ ΠΡΟΣΑΓΩΓΗΣ (inch) | 1” | 1”1/4 | 1”1/4 |
| ΣΩΛΗΝΑ ΕΠΙΣΤΡΟΦΗΣ (inch) | 1” | 1”1/4 | 1”1/4 |
| ΣΩΛΗΝΑ ΕΙΣΑΓΩΓΗΣ ΚΡΥΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ (inch) | 3/4″ | 3/4″ | 3/4″ |
| ΣΩΛΗΝΑ ΕΞΑΓΩΓΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ (inch) | 3/4″ | 3/4″ | 3/4″ |
| ΔΙΑΜΕΤΡΟΣ ΚΑΠΝΟΔΟΧΟΥ (mm) | 125 | 125 | 125 |
| ΠΙΕΣΗ ΔΟΚΙΜΗΣ (bar) | 6 | 6 | 6 |
| ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (bar) | 3 | 3 | 3 |
| ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ (max) | 90 | 90 | 90 |
| ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (V) | 220 | 220 | 220 |
| ΒΑΡΟΣ ΜΟΝΑΔΑΣ (kgr) | 180 | 200 | 220 |
| Οι παραπάνω διαστάσεις είναι δυνατόν να μεταβληθούν μελλοντικά χωρίς προειδοποίηση αν απαιτηθούν νέες βελτιώσεις. Πριν την παράδοση οι Ατομικές Μονάδες με Παραγωγή Ζεστού Νερού M5DZNX (5 Διαδρομών) υπόκεινται σε ποιοτικό έλεγχο και σε κανονική δοκιμή λειτουργίας για τον έλεγχο του καυστήρα, καθώς δοκιμάζονται σε πίεση 6 bar τουλάχιστον, για τον έλεγχο στεγανότητας. | |||
