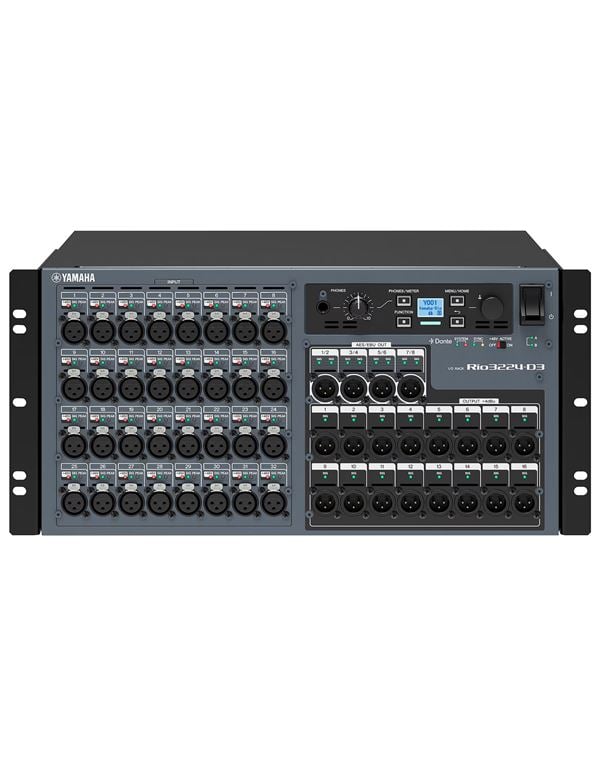

Περιγραφή
- Αναλογικές Είσοδοι/Έξοδοι: 32 είσοδοι / 16 έξοδοι
- AES/EBU: 8 έξοδοι
- Dante: 26 κανάλια λήψης / 32 κανάλια μετάδοσης
- Πλήρης οθόνη και τοπικός έλεγχος gain, καθυστέρησης και άλλων παραμέτρων.
- Ενσωματωμένες διπλές μονάδες τροφοδοσίας για υψηλή αξιοπιστία.
- Ενσωματωμένη υποδοχή ακουστικών
- Κατανάλωση ισχύος: 100 W
- Διαστάσεις (ΠxΥxΒ): 480 x 220 x 370 mm
- Καθαρό Βάρος: 13.2 kg
Ανακαλύψτε τον Αληθινό Ήχο
Σε όλη την ιστορία της ανάπτυξης ψηφιακών κονσολών μίξης της Yamaha, επιδιώξαμε να καταγράψουμε κάθε νότα που παίζεται, κάθε λέξη που λέγεται, με απόλυτη πιστότητα στο στάδιο της εισόδου· ήχο που αναπαράγει τις λεπτομέρειες, τις αποχρώσεις και το συναίσθημα μιας παράστασης με εκπληκτική ακρίβεια. Αυτό δίνει στους ηχολήπτες ένα ιδανικό ηχητικό υπόβαθρο για να χτίσουν πάνω του, διασφαλίζοντας ότι ο ήχος τους παραδίδεται και λαμβάνεται ακριβώς όπως προορίζεται, χρησιμοποιώντας τα ευέλικτα εργαλεία των κονσολών και των επεξεργαστών μας. Τα Rio3224-D3 και Rio1608-D3 κληρονομούν αυτή την κληρονομιά του “Αληθινού Ήχου” μειώνοντας περαιτέρω τα επίπεδα θορύβου και αποδίδοντας ήχο με ακόμη ευρύτερο δυναμικό εύρος από τους προκατόχους τους.
Πολύτιμες λειτουργίες για πρόσθετη ευκολία
Οι μονάδες εισόδου/εξόδου Rio3224-D3 και Rio1608-D3 είναι εξοπλισμένες με υποδοχή ακουστικών στην κύρια μονάδα, επιτρέποντας στους χρήστες να ελέγχουν τον ήχο εισόδου/εξόδου τοπικά, κάτι που είναι ιδιαίτερα χρήσιμο για συστήματα που απαιτούν πολύπλοκες συνδέσεις δικτύου.
Πρωτόκολλο Δικτύου Dante για Ευέλικτη Ρύθμιση Συστήματος
Το πρωτόκολλο δικτύου Dante της Audinate προσφέρει σημαντική ευελιξία και ευκολία κατά τη διαμόρφωση και την εγκατάσταση του συστήματος, ιδίως μειώνοντας τον αριθμό των συνδέσεων, των καλωδίων και ακόμη και του προσωπικού που απαιτείται για μεγαλύτερα συστήματα.
Διπλά Redundant Τροφοδοτικά και Βελτιωμένη, Αθόρυβη Λειτουργία
Μια διακοπή ρεύματος σε μια συσκευή εισόδου/εξόδου κατά τη ζωντανή λειτουργία ενός συστήματος PA μπορεί να προκαλέσει ανυπολόγιστες ζημιές σε μια παράσταση ή εκδήλωση, επηρεάζοντας αρνητικά τους καλλιτέχνες, τους ηχολήπτες και το κοινό.
Ψηφιακή Αντιστάθμιση για Αναλογικές Αλλαγές Gain
Όταν χειριστές που χρησιμοποιούν ξεχωριστές κονσόλες μίξης συνδεδεμένες σε μία μονάδα εισόδου/εξόδου κάνουν αναλογικές αλλαγές στο gain, τα αποτελέσματα μπορεί να είναι απρόβλεπτα και συχνά ανεπιθύμητα.
Systems :
RIVAGE PM System: Dante & TWINLANe Networking
In RIVAGE PM systems it is possible to combine and simultaneously operate Rio3224-D3/Rio1608-D3 units connected via Dante, and RPio622/RPio222 units connected via TWINLANe. A Dante network can accommodate up to 24 Dante devices per 1 HY144-D card*, including Rio3224-D3/Rio1608-D3 units, while a TWINLANe network can connect up to eight RPio622/RPio222 units.
*Up to 48 devices can be controlled if two HY144-D/-SRC cards are inserted.
DM7 System: Flexible network construction with a wide range of compatible devices
By using an SRC-compatible Dante card, users can configure a system combining 96 kHz and 48 kHz devices, or seamlessly expand an existing system despite using components with varying sample rates.
Τεχνικά χαρακτηριστικά
| Rio3224-D3 | Rio1608-D3 | ||
| General specifications | |||
| Sampling frequency rate | External | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) |
| Signal delay | Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec | Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec | |
| Total harmonic distortion | Less than 0.05% +4 dBu@20 Hz – 20 kHz, GAIN : -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz – 20 kHz, GAIN: +66 dB into 600 Ω | Less than 0.05% +4 dBu@20 Hz – 20 kHz, GAIN: -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz – 20 kHz, GAIN: +66 dB into 600 Ω | |
| Frequency response | +0.5, –1.5 dB 20 Hz – 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz | +0.5, –1.5 dB 20 Hz – 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz | |
| Dynamic range | 120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB | 120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB | |
| Hum & noise level | Equivalent input noise | -128 dBu typ., GAIN: +66 dB | -128 dBu typ., GAIN: +66 dB |
| Residual output noise | -93 dBu, main stereo channel off | -93 dBu, main stereo channel off | |
| Crosstalk | INPUT: -100 dB, adjacent inputs, GAIN: -6 dB, @1 kHz, OUTPUT: -100 dB, input to output, @1 kHz | INPUT: -100 dB, adjacent inputs, GAIN: -6 dB, @1 kHz, OUTPUT: -100 dB, input to output, @1 kHz | |
| Power requirements | 100 – 240 V, 50/60 Hz | 100 – 240 V, 50/60 Hz | |
| Power consumption | 100 W | 60 W | |
| Dimensions | W | 480 mm (18.9″) | 480 mm (18.9″) |
| H | 220 mm (8.7″) | 132 mm (5.2″) | |
| D | 370 mm (14.6″) | 370 mm (14.6″) | |
| Net weight | 13.2 kg (29.1 lb) | 9.4 kg (20.7 lb) | |
| Accessories | Owner’s Manual, AC power cord?2, Open-Source Software License | Owner’s Manual, AC power cord?2, Open-Source Software License | |
| Others | NC Value: Fan Speed LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 – 40°C, Storage temperature range: -20 – 60°C | NC Value: Fan Speed LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 – 40°C, Storage temperature range: -20 – 60°C |
- Ολική Αρμονική Παραμόρφωση (THD): Μετράται με φίλτρο 18 dB/οκτάβα στα 80 kHz
- Βόμβος & Θόρυβος: Μετρούνται με φίλτρο A-Weighting.
- (Crosstalk): Μετράται με φίλτρο 30 dB/οκτάβα στα 22 kHz.
