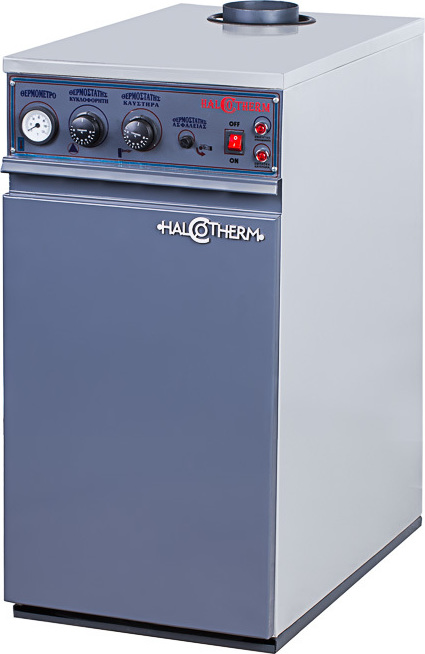

Η Halcotherm ανταποκρινόμενη στις απαιτήσεις της αγοράς για ανεξάρτητη θέρμανση των μονοκατοικιών, γραφείων, καταστημάτων, διαμερισμάτων και των εξοχικών κατοικιών, κατασκεύασε την Ατομική Μονάδα Πετρελαίου M3DZNX (3 διαδρομών καυσαερίων) με παραγωγή ζεστού νερού χρήσης.
Η μονάδα M3DΖΝΧ έχει σχεδιαστεί και μελετηθεί σύμφωνα με τα πρότυπα του ΕΛΟΤ, με αριθμό εγκρίσεως ΕΛΟΤ 52. Κατασκευάζεται από χάλυβα άριστης ποιότητας ST 37-2, σύμφωνα με τις αυστηρές γερμανικές προδιαγραφές DIN 4702. Αποτελείται από κάθετα τούμπα τύπου MANNESMANN άνευ ραφής ST 35 και ειδικά κατασκευασμένο διάφραγμα, τοποθετημένο με τέτοιο τρόπο ώστε να προκαλείται καθυστέρηση των καυσαερίων στην έξοδό τους προς την καμινάδα. Με αυτό τον τρόπο επιτυγχάνουμε υψηλό βαθμό απόδοσης και μεγάλη οικονομία στο καύσιμο υλικό. Εμπεριέχεται ειδικός αυτοματισμός και χάλκινος εναλλάκτης θερμότητας, κατάλληλα προσαρμοσμένος στο σώμα της μονάδας, για την παραγωγή ζεστού νερού χρήσης.
Πλεονεκτήματα:
- Βαθμός απόδοσης έως 90%.
- Ατέλειωτο ζεστό νερό χειμώνα καλοκαίρι με μία κίνηση.
- Άμεση απόδοση θέρμανσης.
- 100% ασφάλεια λειτουργίας.
- Απλή τοποθέτηση.
- Εύκολη συντήρηση.
- Μεγάλη διάρκεια ζωής.
- Κομψός σχεδιασμός.
Η Ατομική Μονάδα Πετρελαίου M3DΖΝΧ αποτελείται από:
- Πλήρη πίνακα οργάνων ελέγχου καύσης.
- Ειδικό Αυτοματισμό.
- Ευρωπαϊκό καυστήρα.
- Κυκλοφορητή 3 ταχυτήτων.
- Δοχείο διαστολής.
- Αυτόματο εξαεριστικό.
- Βαλβίδα ασφάλειας 3 bar.
- Διακόπτη ροής.
- Χαλκοσωλήνα Φ 5/8” ψύξης.
- Θερμική Μόνωση.
- Εξωτερικά μεταλλικά καλύμματα, βαμμένα (στους 200°C ) με ηλεκτροστατική, αντιδιαβρωτική βαφή.
Ο πίνακας οργάνων περιλαμβάνει:
- Γενικό διακόπτη λειτουργίας.
- Θερμόμετρο.
- Θερμοστάτη καυστήρα.
- Θερμοστάτη κυκλοφορητή.
- Ενδεικτικό κυκλοφορητή.
- Ενδεικτικό εμπλοκής καυστήρα.
| ΤΥΠΟΣ | M3DZNX 20 | M3DZNX 25 | M3DZNX 30 | M3DZNX 35 | M3DZNX 40 | M3DZNX 50 |
| ΙΣΧΥΣ (Kcal/h) | 20.000 | 25.000 | 30.000 | 35.000 | 40.000 | 50.000 |
| ΠΛΑΤΟΣ (cm) | 43 | 43 | 50 | 50 | 50 | 55 |
| ΥΨΟΣ (cm) | 90 | 90 | 96 | 96 | 96 | 85 |
| ΜΗΚΟΣ (cm) | 72 | 72 | 78 | 78 | 78 | 90 |
| ΣΩΛΗΝΑ ΠΡΟΣΑΓΩΓΗΣ (inch) | 1” | 1” | 1” | 1”1/4 | 1”1/4 | 1”1/4 |
| ΣΩΛΗΝΑ ΕΠΙΣΤΡΟΦΗΣ (inch) | 1” | 1” | 1” | 1”1/4 | 1”1/4 | 1”1/4 |
| ΣΩΛΗΝΑ ΕΙΣΑΓΩΓΗΣ ΚΡΥΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ (inch) | 3/4″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| ΣΩΛΗΝΑ ΕΞΑΓΩΓΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ (inch) | 3/4″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ | 3/4″ |
| ΔΙΑΜΕΤΡΟΣ ΚΑΠΝΟΔΟΧΟΥ (mm) | 125 | 125 | 125 | 125 | 125 | 125 |
| ΠΙΕΣΗ ΔΟΚΙΜΗΣ (bar) | 6 | 6 | 6 | 6 | 6 | 6 |
| ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (bar) | 3 | 3 | 3 | 3 | 3 | 3 |
| ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ (max) | 90 | 90 | 90 | 90 | 90 | 90 |
| ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (V) | 220 | 220 | 220 | 220 | 220 | 220 |
| ΒΑΡΟΣ ΜΟΝΑΔΑΣ (kgr) | 160 | 180 | 190 | 200 | 210 | 220 |
| Οι παραπάνω διαστάσεις είναι δυνατόν να μεταβληθούν μελλοντικά χωρίς προειδοποιήση αν απαιτηθούν νέες βελτιώσεις. Πριν την παράδοση οι Ατομικές Μονάδες με Παραγωγή Ζεστού Νερού M3DZNX (3 Διαδρομών) υπόκεινται σε ποιοτικό έλεγχο και σε κανονική δόκιμη λειτουργίας για τον έλεγχο του καυστήρα, καθώς δοκιμάζονται σε πίεση 6 bar τουλάχιστον, για τον έλεγχο στεγανότητας. | ||||||
