Περιγραφή

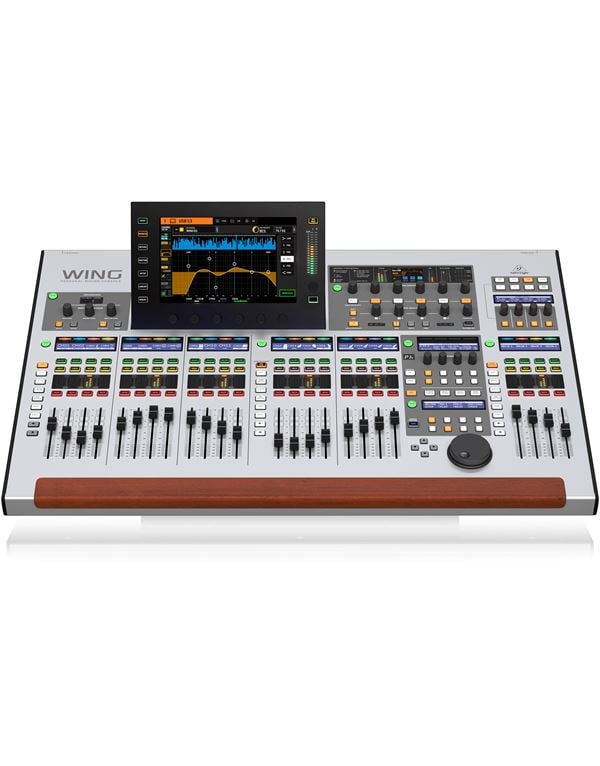

Ψηφιακή κονσόλα μίξης 48 καναλιών, Full Stereo 28 Bus με επιφάνεια ελέγχου 24 Fader και οθόνη αφής 10″
Η επιφάνεια ελέγχου WING χρησιμοποιεί ένα capacitive touchscreen interface με περιστροφικά touch-sensitive χειριστήρια. Τρεις ξεχωριστές ενότητες fader και μια ενότητα Custom Controls μπορούν να προσαρμοστούν εύκολα για να ανταποκρίθούν στις προσωπικές σας απαιτήσεις. Ανεξάρτητα από το αν χρειάζεστε ένα συγκεκριμένο bus αποστολής fader δίπλα στο αντίστοιχο fader καναλιού ή ένα αποκλειστικό κανάλι πάντα στη διάθεσή σας ή ακόμα και αν μοιράζεστε την επιφάνεια με δύο μηχανικούς – το WING μπορεί να διαμορφωθεί για να ανεβάσει την παραγωγή σας σε ένα νέο επίπεδο .
Χαρακτηριστικά Προϊόντος
- 8 βραβευμένοι προενισχυτές μικροφώνου Midas PRO και 8 ενσωματωμένες έξοδοι Midas PRO
- 24 μηχανοκίνητα fader 100 mm σε 3 ξεχωριστά, πλήρως διαμορφώσιμα τμήματα
- Συνδεσιμότητα απομακρυσμένης εισόδου/εξόδου “Plug and play” για έως και 144 σήματα εισόδου και εξόδου σε 3 θύρες AES50 που διαθέτουν την τεχνολογία SuperMAC της Klark Teknik για εξαιρετικά χαμηλό jitter και latency
- Μεγάλη κύρια οθόνη με touch screen και ρυθμιζόμενο περιστρεφόμενο στοιχείο οθόνης
- Touch-sensitive τμήμα επεξεργασίας καναλιών με 11 περιστροφικά χειριστήρια και έγχρωμο TFT για παραμονή στην κορυφή όλων των ιδιοτήτων καναλιού
- Προαιρετική μονάδα για 64 x 64 κανάλια ήχου μέσω Ethernet – υποστηρίζει τεχνολογία WAVES SoundGrid ή τεχνολογία Dante/AES67
- Ενσωματωμένη κάρτα ήχου USB 2.0 48 x 48 καναλιών με τηλεχειριστήριο DAW που προσομοιώνει HUI και Mackie Control
- Συσκευή εγγραφής/αναπαραγωγής διπλής κάρτας SD με έως και 64 κομμάτια και δείκτες για τον εντοπισμό θέσεων τραγουδιού
- Πρόσθετο τμήμα ελέγχου 4 καναλιών με περιστροφικά χειριστήρια, κουμπιά και οθόνη παραμέτρων για μόνιμη πρόσβαση σε δίκτυο, matrices ή “money-channels”
- Premium rack FX με 8 πραγματικούς στερεοφωνικούς επεξεργαστές και παγκοσμίου επιπέδου αλγόριθμους TC, εξομοιώσεις Lexicon, Quantec και EMT
- Τυπικό FX rack με 8 true-stereo επεξεργαστές modulation , EQ, δυναμικής κ.λπ. – επιτρέπει επίσης την μίξη εξωτερικών εφέ
- 5 μεταβλητές plug-in processing slots και για τα 40 στερεοφωνικά κανάλια εισόδου, που διαθέτουν τα πιο εμβληματικά αναλογικά ΕQ και vintage compressors, καθώς και υποδοχή FX και παραμετρικό EQ 4 ζωνών για τα 8 στερεοφωνικά κανάλια aux
- Προσαρμοσμένα χειριστήρια που προσφέρουν 16 κουμπιά latching ή στιγμιαία και 4 περιστροφικά χειριστήρια, που διαμορφώνονται εύκολα για τις προτιμώμενες λειτουργίες
- 4 κύρια, 8 matrix και 16 στερεοφωνικά aux buses, με dual inserts, παραμετρικά EQ 8 ζωνών, stereo imager και πλήρη δυναμική επεξεργασία
- 2 θύρες Ethernet με ενσωματωμένο διακόπτη για networked χειρισμό
- Ενσωματωμένη θύρα επέκτασης για προαιρετικές κάρτες διασύνδεσης ήχου ή γέφυρες ψηφιακής δικτύωσης, MADI και ADAT/WC
- StageCONNECT low latency σύνδεση 32 καναλιών για personal monitoring ή αναλογικά κουτιά I/O, στερεοφωνικές ψηφιακές είσοδοι και έξοδοι AES/EBU σε balanced XLR, 8 x 8 auxiliary line TRS είσοδος και έξοδος, 2 υποδοχές ακουστικών TRS, MIDI I /O και 4 θύρες GPIO
Tεχνικά χαρακτηριστικά :
| Eπεξεργασία | |
| Κανάλια επεξεργασίας εισόδου | 40 stereo input channels, 8 stereo aux channels |
| Κανάλια επεξεργασίας εξόδου | 16 stereo aux buses, 8 stereo matrices, 4 stereo mains |
| Εngines εσωτερικών εφέ (όλα true stereo) | 8 premium FX, 8 standard FX |
| Point-to-point routing matrix | 500 x 502 signals |
| Επεξεργασία σήματος | 40-bit floating point, 48 kHz |
| A/D converters (8-channel, 192 kHz-ready, 24-bit) | 114 dB dynamic range* |
| D/A converters (stereo, 192 kHz-ready, 24-bit) | 120 dB dyanmic range* |
| I/O latency (console input to output) | 1.0 ms |
| Network latency (stage box in > console > stage box out) | 1.2 ms |
| Συνδέσεις | |
| Προενισχυτής μικροφώνου σειράς Midas PRO (XLR) | 8 |
| XLR balanced εξόδους | 8 |
| Aux inputs/outputs (1/4″ TRS balanced, mono) | 8 in / 6 out + 2 monitor / phones outs |
| Έξοδος ακουστικών (1/4″ TRS, stereo) | 2 |
| Digital AES/EBU input/output (XLR) | 1 / 1 |
| AES50 ports (Klark Teknik SuperMAC, 100 Mbit/s) | 3 |
| Kάρτα επέκτασης | 64 x 64 channel audio input / output |
| StageConnect master I/O (12 V / 18 W power supplied, XLR, 32 channels) | 1 |
| Είσοδοι/έξοδοι MIDI | 1 / 1 |
| GPIO on TRS, configurable | 2 x 2 |
| USB 2.0 type B device (48 x 48 ch 24-bit audio and MIDI I/O) | 1 |
| USB 2.0 type A host (audio and data, 5 VDC, 1 A) | 1 |
| Ethernet LAN ports, RJ45, 1 Gbit/s | 2, internally switched |
| Audio over IP (AoIP) internal module socket (Dante, AES67 or SoundGrid modules optional) | Up to 64 x 64 channels @ 48 kHz |
| IEC πρίζα με διακόπτη ρεύματος | 1 |
| Χαρακτηριστικά εισόδου μικροφώνου (Είσοδος μικροφώνου σε αναλογική έξοδο) | |
| Σχέδιο | Midas PRO series |
| THD+N (0 dB gain, 0 dBu output) | <0.004%* |
| THD+N (+40 dB gain, 0 dBu to +20 dBu output) | <0.006%* |
| Αντίσταση εισόδου (unbalanced / balanced) | 1 kΩ / 2 kΩ |
| Non-clip maximum input level | +21 dBu |
| Phantom power (switchable per input) | +48 V |
| Equivalent input noise @ +45 dB gain (150 Ω source) | -128 dBu* |
| CMRR @ unity gain (typical) | >50 dB |
| CMRR @ 40 dB gain (typical) | >70 dB |
| Input/Output Characteristics | |
| Frequency response @ 48 kHz sample rate, 0 to -1 dB (any gain setting) | 10 Hz – 20 kHz |
| Dynamic range, analog in to analog out (typical), XLR / aux | 111 dB* / 108 dB* |
| A/D dynamic range, preamplifier and converter (typical), XLR / aux | 112 dB* / 110 dB* |
| D/A dynamic range, converter and output (typical), XLR / aux | 118 dB* / 112 dB* |
| Crosstalk rejection @ 1 kHz, adjacent channels | 100 dB |
| Output level, XLR connectors (nominal / maximum) | +4 dBu / +21 dBu |
| Output impedance, XLR connectors (unbalanced / balanced) | 75 Ω / 75 Ω |
| Input impedance , TRS connectors (unbalanced / balanced) | 20 kΩ / 40 kΩ |
| Non-clip maximum input level, TRS connectors | +16 dBu |
| Aux output level, TRS (nominal / maximum) | +4 dBu / +16 dBu |
| Aux output impedance, TRS (unbalanced / balanced) | 150 Ω / 300 Ω |
| Phones output impedance / maximum output level | 500 mW @ 75 Ω / +18 dBu |
| Residual noise level, XLR out 1-16 connectors, unity gain | -97 dBu* |
| Residual noise level, aux and monitor TRS out connectors | -95 dBu* |
| Oθόνες | |
| Main screen | 10.1″ TFT LCD, 1280 x 800 px, capacitive touch |
| Main screen swivel, continuous adjustment | 15°- 60° |
| 4-channel group LCD screen with RGB color strip per channel | 320 x 48 monochrome |
| Channel editing screen | 2.4″ TFT LCD, 320 x 240 px |
| Main stereo meter | 18 segment (-60 dB to clip) |
| Xειριστήρια | |
| 100 mm motor faders | 12 + 8 + 4 |
| Touch-sensitive rotary controls | 3 + 7 + 11 + 4 + 4 |
| Custom controls | |
| Fully assignable rotary controls | 4 |
| Fully assignable backlit buttons | 8 + 8 |
| Variable rotary controls / buttons | 4 / 4 |
| Power | |
| Switch-mode power supply | Auto-ranging 100-240 VAC (50/60 Hz) |
| Power consumption | 130 W |
| Διαστάσεις /Bάρος | |
| Διαστάσεις (Υ x Π x Β) | 201 x 870 x 575 mm (7.9 x 34.3 x 22.6″) |
| Βάρος | 24 kg (52.8 lbs |
